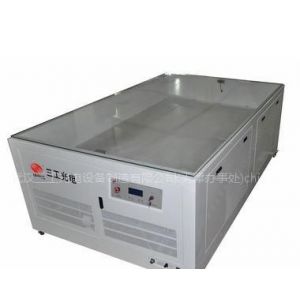

太阳能电池组件缺陷检测仪
设备用途:该设备用于检测太阳能电池组件有无,如隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常现象。
设备简介:1、核心部件（红外像机）采用日本***整件，610万像素；
2、采用日本进口镜头，可有效调节聚焦位置，大大提高图片清淅度；
3、全封闭光路设计，确保检测仪长期稳定运行，对环境适应能力更强；
4、整机设备人性化设计，软件操作简捷明了。
太阳能电池组件缺陷检测仪参数及说明
检测尺寸 2000mm x 1400mm
分辨率 3032H x 2016V 1392H x 1040V
光学尺寸 1.8 Inches 2/3 Inches
帧 率 3 fps 15fps
像素尺寸 7.8um x 7.8um 6.45um x 6.45um
信 噪 比 >56dB
动态范围 60dB
曝光时间 1Ms - 60Min 1/5000s - 2s
曝光控制 自动、手动
太阳能电池组件缺陷检测仪
产品概况: 的EL检测技术及元件，清晰、准确、快速地检测出各种组件缺陷，细节表现***:
双功能型集成了EL缺陷检测功能和红外热成像功能，实现了电池片各种缺陷检测一机完成，大大的提高了工作效率，降低了设备成本和人工成本。
1.一键式全自动操作，样片的进样、检测、出样片等操作一键完成。
2.采用的积分式高分辨率制冷型红外增强CCD探测器，图像达到600万有效像素，
在红外光谱区具有世界的响应效率。
3.采用超大靶面CCD，靶面尺寸达到22mm×15mm，接收光量是其它CCD的3-5倍。
4.使用非鱼眼镜头，避免了鱼眼镜头产生的图像扭曲、图像变形、边缘阴暗等无法克服的缺陷，
消除了以上问题所产生的致命误差。
5.采用大尺寸光学镜头（镜头直径∮52mm）而非工业镜头，接收光量是普通工业镜头的8-10倍。
6.检测效率，采用国际***的快速成像系统，图像最快成像时间可达毫秒级。
7.完全消除背景噪声，采用-40°制冷型红外CCD，获取超高清晰度的图像，***表现出图像中
的各种细节。
8.强大的软件功能，***而全面的软件管理，检测操作多功能可选，自动生成word检测报告,
多功能自动检索图像及文件。让操作者按照本身操作要求选择适合的功能，简单、快速的进行
各种功能操作。
太阳能电池组件缺陷检测仪技术规格:
EL电池组件缺陷检测系统型号 OPT100A OPT100F（EL及红外热成像双功能型）
系统操作 一键式全自动操作
成像时间 0毫秒 -10分钟 可调节
CCD类型 积分式低制冷型红外增强CCD
图像有效像素 不小于600万像素
CCD制冷温度 达到-40°
CCD靶面尺寸 不小于22 mm × 15 mm
红外效果 红外增透型：镜头加装专门的红外增透镜片，使红外线的透过率超过97%
镜头尺寸 大尺寸进光镜头，镜头直径不小于∮52mm
软件功能 缺陷标注、缺陷统计、自动存储、自动生成word检测报告、自动图片检索、自动报告检索等
word检测报告功能 自动调入图片、自动统计红外图像所标注的各种缺陷数量
红外热成像 无 有
红外热成像分辨率 无 1°C
红外热成像测温范围 无 0-200°C
太阳能电池组件缺陷检测仪主要用途:
太阳能电池片EL缺陷检测系统广泛应用于层压前及层压后的太阳能组件缺陷检测，能够快速准确地检测出如：微隐裂、裂片、破洞、断栅、焊接缺陷、单片效率不均匀、反向电流大等缺陷。
